CPS静止无功发生器(SVG )

作者:admin      发布时间:2018-11-01 06:58:33      浏览次数:509
工作原理

CPS静止无功发生器(SVG )通过外部电流互感器(CT ),实时检测负载电流,并通过内部DSP计算来分析负载电流的无功含量,然后根据设置值来控制PWM信号发生器发出控制信号给内部IGBT使逆变器产生满足要求的无功补偿电流,最终实现动态无功补偿的目的。

产品作用

通过CPS svg补偿无功功率,可以提高电网的功率因数。

通过CPS SVG装置提供无功功率补偿,以减少发电、供电设备的设计容量,减少投资。

有效降低线损。提高功率因数后,线损率下降,减少设计容量,减少投资,增加电网中有功功率的输送比例,以及降低线损都直接决定和影响着供电企业的经济效益。

应用范围
  • 机场:主控室、计算机房、广播系统、EIB灯光调光系统等。
  • 医院:ICU(重症监护室)、MRI(磁共振成像)、手术室、医学成像室、放疗科等。
  • 学校:精密实验室、机房、网络中心等。
  • 研究所:精密仪器、机房、高精密设备集中区域等。
  • 银行:计算机中心、营业部计算机、安防系统等。
  • 税务、工商:大型计算机中心等。
  • 电信机房:移动基站。
  • 工厂:生产线的PLC、计算机控制设备、高精度机床、PCS系统、计量/称重系统等。
  • 电视台:图像设备、调光设备、计算机等。
技术参数

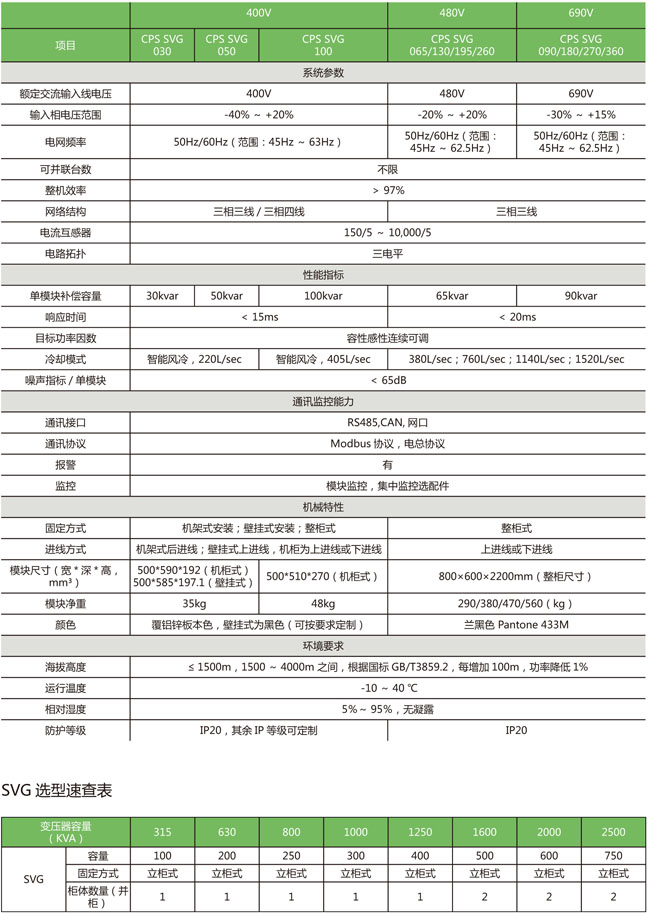

CPS静止无功发生器(SVG)主要参数
